どのようなインテリアにもマッチする明るい色調の高級壁掛けスピーカーです。
スピーカーコンセント取付方法の採用により、スピーカー線の接続・取付けが簡単にできます。

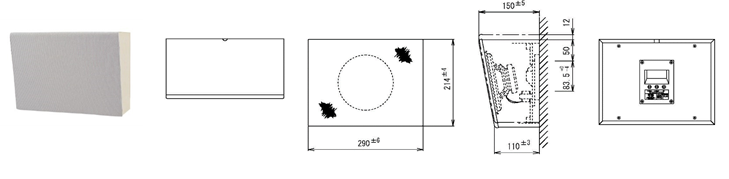

■外観図(CS-293)
■仕様一覧(CS-293)
|
定格入力 |
３Ｗ |
|---|
|
定格インピーダンス |
３．３ｋΩ（３Ｗ） １０ｋΩ（１Ｗ） |
|---|
|
出力音圧レベル |
９１ｄＢ（１ｍ １Ｗ） |
|---|
|
音響パワーレベル |
ｐ＝９５ｄＢ(１Ｗ) |
|---|
|
指向特性区分 |
Ｗ |
|---|
|
再生周波数帯域 |
１００Ｈｚ～１５ｋＨｚ（偏差２０ｄＢ） |
|---|
|
使用スピーカー |
Φ１６ｃｍ ダイナミックコーンスピーカー ８Ω |
|---|
|
外装 |
キャビネット（パーティクルボード）マンセル５．５Ｙ８．６／１．２近似色 アイボリー 塗装 |
|---|
|
寸法 |
幅２９０ｍｍ 高さ２１４ｍｍ 奥行１５０ｍｍ |
|---|
|
質量 |
約２．０ｋｇ |
|---|
|
適用規格 |
日本消防検定協会認定品 型式番号 認評放 第１４～１３２号 |
|---|
|
付属品 |
取扱説明書×１、バインドねじ（Ｍ４×１４）×２、木ねじ（Φ４×２０）×２ |
|---|
中口径一般拡声装置用の丸形ホーンスピーカーです。
コンセント切換方式を採用し、定格インピーダンス入力ワット数を表示してありますので、出力の整合が容易に行えます。外部にはステンレス製のボルト、ねじ、ワッシャー類、溶融亜鉛メッキのブラケットを使用していますので、錆びにくくなっています。

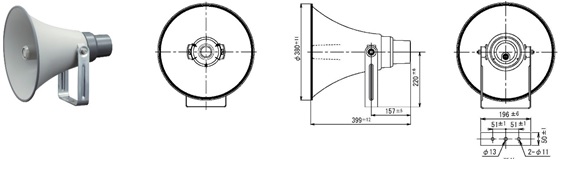

■外観図(CT-380A)
■仕様一覧(CT-380A)
|
定格入力 |
１５Ｗ |
|---|
|
定格インピーダンス |
６７０Ω（１５Ｗ） １ｋΩ（１０Ｗ） ２ｋΩ（５Ｗ） |
|---|
|
音響パワーレベル |
ｐ＝１１０ｄＢ（１Ｗ） |
|---|
|
指向特性区分 |
Ｎ |
|---|
|
出力音圧レベル |
１０８ｄＢ（１ｍ １Ｗ） |
|---|
|
再生周波数帯域 |
２５０Ｈｚ～８ｋＨｚ（偏差２０ｄＢ以内） |
|---|
|
取付金具 |
Ｕ字型ブラケット Ｌ形（ＪＩＳ Ｃ ５５０４） |
|---|
|
外装 |
ホーンマウス（アルミニウム）：マンセルＮ７．０近似色 ライトグレー 塗装 |
|---|
|
質量 |
約３ｋｇ |
|---|
|
入力特性 |
専用プラグ付コードの黒色は＋側、白色はＣＯＭ |
|---|
|
寸法 |
口径寸法Φ３８０ｍｍ 全長寸法３９９ｍｍ （ホーンタイヤ除く） |
|---|
|
付属品 |
専用プラグ付コード（約５０ｃｍ）×１、取扱説明書／安全編×１ |
|---|
|
適用規格 |
ＪＩＳ Ｃ ５５０４ホーンスピーカに準拠 |
|---|
|
防塵・防水性能 |
ＩＰ６５ |
|---|
※油の付着しやすい場所や、特に大きな振動が発生する場所には設置しないでください。取付部が劣化し、落下などの事故の原因となります。
大口径一般拡声装置用の丸形ホーンスピーカーです。
コンセント切換式を採用し、定格インピーダンスと入力Ｗ数を表示してありますので、出力の整合が容易に行えます。
外部にはステンレス製のボルト、ねじ、ワッシャー類、溶融亜鉛メッキのブラケットを使用していますので、錆びにくくなっています

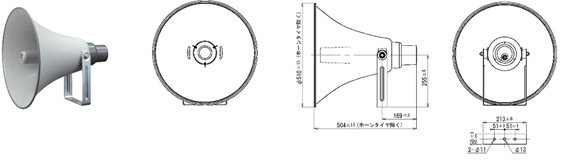

■外観図(CT-510B)
■仕様一覧(CT-510B)
|
定格入力 |
３０Ｗ |
|---|
|
定格インピーダンス |
３３０Ω（３０Ｗ） ５００Ω（２０Ｗ） ６７０Ω（１５Ｗ） |
|---|
|
音響パワーレベル |
ｐ＝１１０ｄＢ（１Ｗ） |
|---|
|
指向特性区分 |
Ｎ |
|---|
|
出力音圧レベル |
１０８ｄＢ（１ｍ １Ｗ） |
|---|
|
再生周波数帯域 |
２２５Ｈｚ～７ｋＨｚ（偏差２０ｄＢ以内） |
|---|
|
取付金具 |
Ｕ字型ブラケット Ｌ形（ＪＩＳ Ｃ ５５０４） |
|---|
|
外装 |
ホーンマウス（アルミニウム）：マンセルＮ７．０近似色 ライトグレー 塗装 |
|---|
|
質量 |
約４．３ｋｇ |
|---|
|
入力特性 |
専用プラグ付コードの黒色は＋側、白色はＣＯＭ |
|---|
|
寸法 |
口径Φ５１０ｍｍ 全長５０４ｍｍ （ホーンタイヤ除く） |
|---|
|
適用規格 |
ＪＩＳ Ｃ ５５０４ ホーンスピーカーに準拠 |
|---|
|
防塵・防水性能 |
ＩＰ６５ |
|---|
|
付属品 |
専用プラグ付コード（約５０ｃｍ）×１、取扱説明書／安全編×１ |
|---|
※油の付着しやすい場所や、特に大きな振動が発生する場所には設置しないでください。取付部が劣化し、落下などの事故の原因となります。
中口径中出力拡声装置用の安全増防爆構造ホーンスピーカーです。
工場その他の事業所において、可燃性ガスまたは可燃性液体の蒸気が存在し、また存在する恐れがある場所に対して使用する目的で設計されたものです。

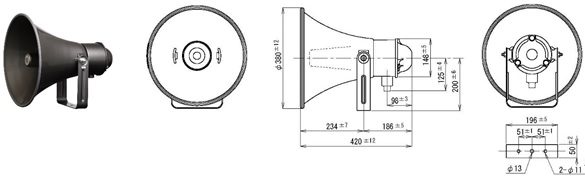

■外観図(PEH-15T)
■仕様一覧(PEH-15T)
|
定格入力 |
１５Ｗ |
|---|
|
定格インピーダンス |
６７０Ω（１５Ｗ） １ｋΩ（１０Ｗ） １．３ｋΩ（７．５W） ２ｋΩ（５Ｗ） |
|---|
|
音響パワーレベル |
ｐ＝１０４ｄＢ（１Ｗ） |
|---|
|
指向特性区分 |
Ｎ |
|---|
|
出力音圧レベル |
１０７ｄＢ（１ｍ １Ｗ） |
|---|
|
再生周波数帯域 |
３００Ｈｚ～４ｋＨｚ（偏差 ２０ｄＢ） |
|---|
|
外装 |
ホーンマウス（アルミニウム）：メタリックグレー |
|---|
|
取付金具 |
Ｕ字形ブラケット Ｌ形 |
|---|
|
寸法 |
口径Φ３８０ｍｍ 全長４２０ｍｍ |
|---|
|
質量 |
約４．２ｋｇ |
|---|
|
付属品 |
取扱説明書 ×１ |
|---|
|
適用規格 |
ＪＩＳ Ｃ ５５０４、ＪＩＳ Ｃ ０９０３、ＪＩＳ Ｃ ０９０４に準拠 |
|---|
|
備考 |
１．防爆記号 ｅＧ４ ｅ：安全増防爆構造の略号 Ｇ４：爆発性ガスの発火度 |
|---|
※油の付着しやすい場所や、特に大きな振動が発生する場所には設置しないでください。取付部が劣化し、落下などの事故の原因となります。
コンセント方式を採用し、スピーカへの配線取付けがワンタッチで行え施工が容易です。

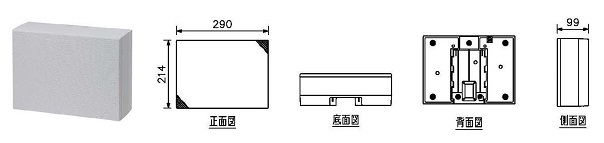

■外観図
■仕様一覧
|
定格入力 |
３Ｗ |
|---|
|
定格インピーダンス |
３．３ｋΩ(３Ｗ)，１０ｋΩ(１Ｗ) |
|---|
|
出力音圧レベル |
９５ｄＢ（１Ｗ，１ｍ，６００～６０００Ｈｚ，ピンクノイズ時） |
|---|
|
周波数特性 |
１６０～１７０００Ｈｚ（ピーク －２０ｄＢ時） |
|---|
|
使用スピーカー |
１６ｃｍコーン型 |
|---|
|
スピーカー種別 |
Ｌ級（消防法施工規則 音声警報第２シグナルでの測定で９２ｄＢ(Ａ)以上） |
|---|
|
音響パワーレベル |
９６ｄＢ(１Ｗ) |
|---|
|
指向特性区分 |
W (０゜以上３０゜未満 Ｑ＝５，３０゜以上６０゜未満 Ｑ＝３，６０゜以上９０゜未満 Ｑ＝０．８） |
|---|
|
その他 |
ＪＩＳ Ｃ ５５３２(音響システム用スピーカ)に準じる |
|---|
|
仕上 |
キャビネット：木製 ライトグレー(マンセルＮ８．５近似色) |
|---|
|
寸法 |
２９０(Ｗ)×２１４(Ｈ)×９９(Ｄ)ｍｍ |
|---|
|
質量 |
約１．７ｋｇ |
|---|
|
付属品 |
スピーカコンセント×１，埋込ボックス取付用小ねじ(Ｍ４－３５)×２ |
|---|
|
適合ボックス |
露出、埋込：ＪＩＳ Ｃ ８３４０ |
|---|
※油の付着しやすい場所や、特に大きな振動が発生する場所には設置しないでください。取付部が劣化し、落下などの事故の原因となります。
小型・軽量で明瞭性の良いスピーカーです。ホーンＡ筒はアルミで粉体塗装仕上げ、アングル・ねじ類はステンレスを用い、耐候性に優れています。スピーカーの振動板には音質及び耐久性に優れたポリィミドフィルムを用いています。

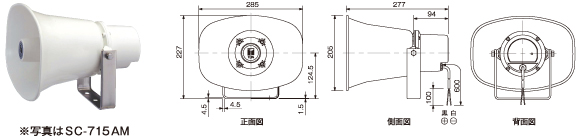

■外観図(SC-715AM)
■仕様一覧(SC-715AM)
|
定格入力 |
１５Ｗ |
|---|
|
定格インピーダンス |
６７０Ω(１５Ｗ)，１ｋΩ(１０Ｗ)，２ｋΩ(５Ｗ)，３．３ｋΩ(３Ｗ) |
|---|
|
出力音圧レベル |
１０９ｄＢ(１Ｗ，１ｍ) |
|---|
|
周波数特性 |
３１５～９，０００Ｈｚ |
|---|
|
スピーカー種別 |
Ｌ級（消防法施工規則 音声警報第２シグナルでの測定で９２ｄＢ(Ａ)以上） |
|---|
|
音響パワーレベル |
１０８ｄＢ(１Ｗ) |
|---|
|
指向特性区分 |
Ｎ（０°以上１５°未満 Ｑ＝２０，１５°以上３０°未満 Ｑ＝４，３０°以上６０°未満 Ｑ＝０．５，６０°以上９０°以下 Ｑ＝０．３) |
|---|
|
防塵・防水性能 |
ＩＰ６５ |
|---|
|
スピーカーコード |
φ６ｍｍ ２心キャプタイヤコード(長さ６０ｃｍ) |
|---|
|
使用温度範囲 |
－２０℃～＋５５℃ |
|---|
|
仕上 |
○ホーンＡ筒，上蓋：アルミ オフホワイト(マンセルＮ９．５近似色) 粉体焼付塗装 |
|---|
|
寸法 |
２８５(Ｗ)×２２７(Ｈ)×２７７(Ｄ)ｍｍ |
|---|
|
質量 |
約１．９ｋｇ |
|---|
|
その他 |
ＪＩＳ Ｃ ５５０４(ホーンスピーカ)に準じる |
|---|
小型・軽量で明瞭性の良いスピーカーです。ホーンＡ筒はアルミで粉体塗装仕上げ、アングル・ねじ類はステンレスを用い、耐候性に優れています。スピーカーの振動板には音質及び耐久性に優れたポリィミドフィルムを用いています。

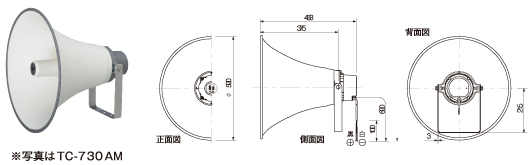

■外観図(TC-730AM)
■仕様一覧(TC-730AM)
|
定格入力 |
３０Ｗ |
|---|
|
定格インピーダンス |
３３０Ω(３０Ｗ)，６７０Ω(１５Ｗ)，１ｋΩ(１０Ｗ)，２ｋΩ(５Ｗ) |
|---|
|
出力音圧レベル |
１１２ｄＢ(１Ｗ，１ｍ) |
|---|
|
周波数特性 |
２００～6，０００Ｈｚ |
|---|
|
スピーカー種別 |
Ｌ級（消防法施工規則 音声警報第２シグナルでの測定で９２ｄＢ(Ａ)以上） |
|---|
|
音響パワーレベル |
１１０ｄＢ(１Ｗ) |
|---|
|
指向特性区分 |
Ｎ（０°以上１５°未満 Ｑ＝２０，１５°以上３０°未満 Ｑ＝４，３０°以上６０°未満 Ｑ＝０．５，６０°以上９０°以下 Ｑ＝０．３) |
|---|
|
防塵・防水性能 |
ＩＰ６５ |
|---|
|
スピーカーコード |
φ６ｍｍ ２心キャプタイヤコード(長さ６０ｃｍ) |
|---|
|
使用温度範囲 |
－２０℃～＋５５℃ |
|---|
|
仕上 |
○ホーンＡ筒，上蓋：アルミ オフホワイト(マンセルＮ９．５近似色) 粉体焼付塗装 |
|---|
|
寸法 |
φ５００×４６３(Ｄ)ｍｍ |
|---|
|
質量 |
約４．５ｋｇ |
|---|
正常な使用状態で、爆発性雰囲気の点火源となり得る電気火花及び電気機器の高温部について、これらが発生するおそれのないように電気的、機械的及び温度的に安全度を高めた安全増防爆スピーカーです。

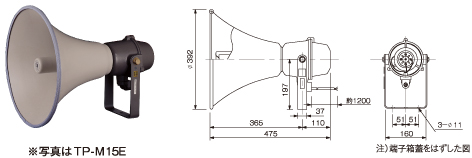

■外観図(TP-M15E)
■仕様一覧(TP-M15E)
|
定格入力 |
１５Ｗ |
|---|
|
定格インピーダンス |
６７０Ω(１５Ｗ)，１ｋΩ(１０Ｗ)，２ｋΩ(５Ｗ) |
|---|
|
出力音圧レベル |
１０４ｄＢ(１Ｗ，１ｍ) |
|---|
|
周波数特性 |
３００～５，５００Ｈｚ |
|---|
|
スピーカー種別 |
Ｌ級（消防法施工規則 音声警報第２シグナルでの測定で９２ｄＢ(Ａ)以上） |
|---|
|
音響パワーレベル |
１０４ｄＢ(１Ｗ) |
|---|
|
指向特性区分 |
Ｎ（０°以上１５°未満 Ｑ＝２０，１５°以上３０°未満 Ｑ＝４，３０°以上６０°未満 Ｑ＝０．５，６０°以上９０°以下 Ｑ＝０．３) |
|---|
|
標準的環境条件 |
○温度：－２０℃～＋４０℃ ○標高：１，０００ｍ以下 ○相対湿度：４５～８５％ |
|---|
|
関連規格 |
労働省産業安全研究所 工場電気設備防爆指針 ＪＩＳ Ｃ ０９０３ |
|---|
|
保護管結合寸法 |
ＰＦ１／２（ＪＩＳ Ｂ ０２０２） |
|---|
|
仕上 |
○ホーンＡ筒，Ｂ筒：アルミ アイボリー（マンセル１０ＹＲ７．５／１．５近似色） |
|---|
|
寸法 |
φ３９２×４７５（Ｄ）ｍｍ |
|---|
|
質量 |
約４．９ｋｇ |
|---|
