※在庫無くなり次第HSM100Cへ移行
現場各所に配置され、制御増幅器を遠隔制御して指令放送、信号放送及びハンドセットステーション相互の通話を行うものです。金属製屋内壁掛形となります。

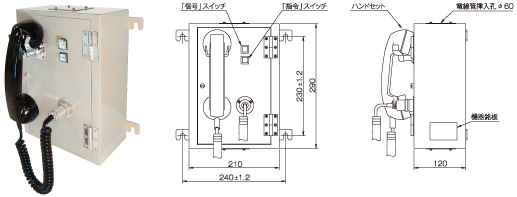

■外観図
■仕様一覧
|
ハンドセット |
ＨＳ６００１ＭＧＮ モールド製黒色 |
|---|
|
入出力レベル |
０ｄＢｍ（ ０．７７５Ｖ） |
|---|
|
通話電源電圧 |
ＤＣ４８Ｖ（通話回線より供給） |
|---|
|
操作 |
○通話（フックアップ時） |
|---|
|
ヘッドアンプ |
ＰＫＨ０００９-０２ |
|---|
|
構造 |
金属製屋内壁掛形 |
|---|
|
周囲温度 |
－５℃～＋４０℃ |
|---|
|
周囲湿度 |
９０％ＲＨ以下（但し、結露のないこと） |
|---|
|
塗装色 |
マンセル ５Ｙ７／１（半ツヤ） |
|---|
|
質量 |
約5kg |
|---|
|
外観寸法 |
外観図参照 |
|---|
資料のダウンロード
現場各所に配置され、制御増幅器を遠隔制御して指令放送、信号放送及びハンドセットステーション相互の通話を行うものです。金属製屋外壁掛形となります。
■外観図
■仕様一覧
|
ハンドセット |
ＨＳ６００１ＭＧＮ モールド製黒色 |
|---|
|
入出力レベル |
０ｄＢｍ（ ０．７７５Ｖ） |
|---|
|
通話電源電圧 |
ＤＣ４８Ｖ（通話回線より供給） |
|---|
|
操作 |
○通話（フックアップ時） |
|---|
|
ヘッドアンプ |
ＰＫＨ０００９-０２ |
|---|
|
構造 |
金属製屋内壁掛形 |
|---|
|
周囲温度 |
－１５℃～＋５０℃ |
|---|
|
周囲湿度 |
９０％ＲＨ以下（但し、結露のないこと） |
|---|
|
塗装色 |
マンセル ５Ｙ７／１（半ツヤ） |
|---|
|
質量 |
約9kg |
|---|
|
外観寸法 |
外観図参照 |
|---|
資料のダウンロード
耐圧防爆構造となっており、防爆地域(１種危険場所まで)で使用可能です。制御増幅器を遠隔制御して指令放送、信号放送及びハンドセットステーション相互の通話を行うものです。

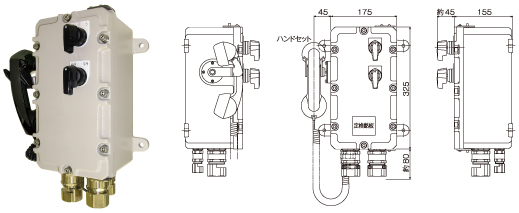

■外観図
■仕様一覧
|
型式 |
耐圧防爆構造及び本質安全防爆構造 |
|---|
|
等級 |
ＥｘｄｉａⅡＢＴ４ |
|---|
|
設置場所 |
１種危険場所 |
|---|
|
検定合格番号 |
第 TC20142 号 |
|---|
|
ハンドセット |
本質安全防爆形 モールド製 ダイナミックマイクロホン内蔵 |
|---|
|
入出力レベル |
０ｄＢｍ（ ０．７７５Ｖ） |
|---|
|
通話電源電圧 |
DＣ４８Ｖ（通話回線より供給） |
|---|
|
操作 |
切替式 指令、信号（無操作で通話） |
|---|
|
周囲温度 |
－１５℃～＋５０℃ |
|---|
|
周囲湿度 |
９０％ＲＨ以下（但し、結露のないこと） |
|---|
|
塗装色 |
マンセル ５Ｙ７／１（半ツヤ） |
|---|
|
質量 |
約9kg |
|---|
|
外観寸法 |
外観図参照 |
|---|
※１ｃｈ用ＨＧＭ１００の通話切替スイッチはありません。（ブランクプラグ取付け）
資料のダウンロード
|
タイトル |
カテゴリ |
|---|
|
|
|
|
|
|
|
|
|
|
|
|
ハンドセット部及びローゼット部で構成され、現場各所に設置されます。制御増幅器を遠隔制御して指令放送およびハンドセットステーション相互の通話を行うもので、卓上・壁掛兼用形のABS樹脂製となっています。
■外観図
■仕様一覧
|
入出力レベル |
０ｄＢｍ（ ０．７７５Ｖ） |
|---|
|
通話電源電圧 |
DＣ４８Ｖ（T回線より供給） |
|---|
|
操作 |
○通話（フックアップ時）電流：約16mA ○指令 電流：約26mA |
|---|
|
構造 |
○本体 ：ＡＢＳ樹脂製 卓上・壁掛兼用形 ○ローゼット ：ＡＢＳ樹脂製 |
|---|
|
周囲温度 |
－１０℃～＋５０℃ |
|---|
|
周囲湿度 |
９０％ＲＨ以下（但し、結露のないこと） |
|---|
|
塗装色 |
○本体：アイボリー ○ローゼット部：ホワイトグレー |
|---|
|
質量 |
約2kg |
|---|
|
外観寸法 |
外観図参照 |
|---|
|
その他 |
テールコード：長さ約2m |
|---|
資料のダウンロード
