ページングシステムの主装置となるもので、パネル形100Ｗ電力増幅器（PAM100）と組み合わせて使用され、最大５台まで増設可能です。金属製ロッカ形筐体に制御盤(制御、電圧増幅、発振、通話試験、計器の各回路)、電源端子盤が実装されています。

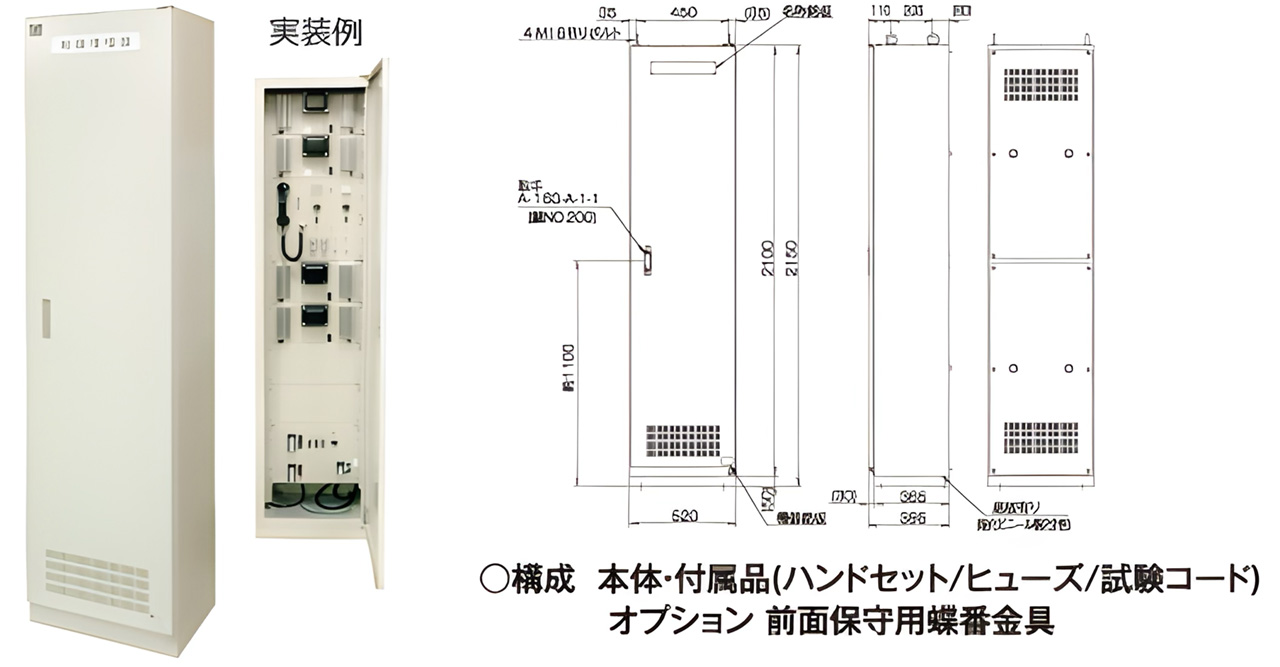

■外観図
※電力増幅器は別売りになります
■仕様一覧
|
入出力基準レベル |
０ｄＢｍ（０．７７５Ｖ） |
|---|
|
入出力インピーダンス |
６００Ω |
|---|
|
歪み率 |
０ｄＢｍ(１０００Ｈｚ)入力に対し５％以下 |
|---|
|
信号対雑音比 |
４０ｄＢ以上(０ｄＢｍ入力に対し) |
|---|
|
周波数特性 |
３００～６０００Ｈｚ±３ｄＢ以内 |
|---|
|
低域遮断特性 |
遮断周波数 ８００Ｈｚ(遮断特性時) |
|---|
|
圧縮比 |
－３ｄＢｍを超える入力に対し |
|---|
|
音量調整 |
連続可変（半固定） |
|---|
|
信号発信機 |
約１０００Ｈｚ(０ｄＢｓ:６０Ω以下) |
|---|
|
制御回路 |
指令制御、信号制御 |
|---|
|
通話用電源 |
ＤＣ４８Ｖ |
|---|
|
制御用電源 |
ＤＣ４８Ｖ |
|---|
|
所要電源 |
ＡＣ１００Ｖ±１０％ ５０／６０Ｈｚ |
|---|
|
周辺温度 |
－５℃～＋４０℃ |
|---|
|
周辺湿度 |
９０％ＲＨ以下(但し、結露のないこと) |
|---|
|
塗装色 |
マンセル ５Ｙ７／１(半ツヤ) |
|---|
|
質量 |
約１２０ｋｇ |
|---|
|
外形寸法 |
外観図参照 |
|---|
スピーカを駆動させるための電力増幅器で制御増幅器（PGM500）に収納されます。本器はスピーカの数により最大５台まで並列接続して使用可能です。

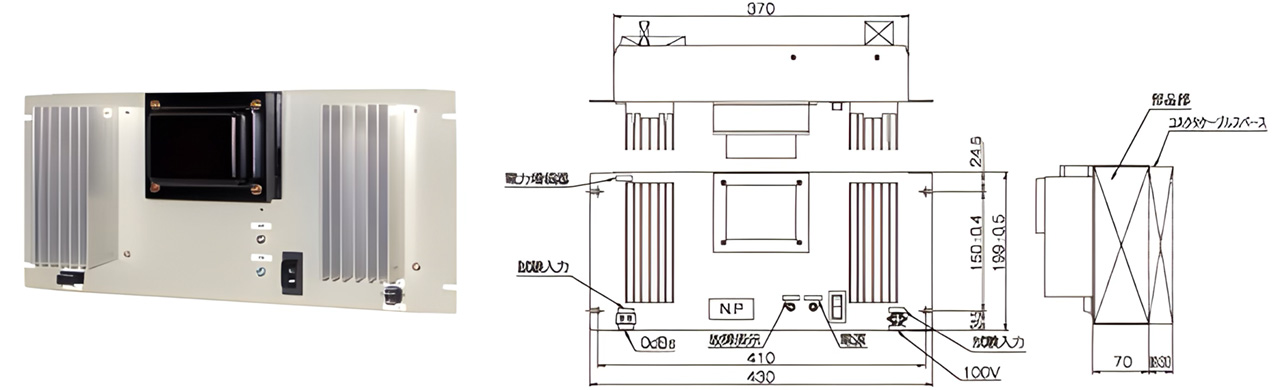

■外観図
■仕様一覧
|
定格出力 |
１００Ｗ |
|---|
|
出力インピーダンス |
１００Ω（１４０Ω） |
|---|
|
定格出力電圧 |
１００V（１１８Ｖ） |
|---|
|
入力インピーダンス |
１０kΩ |
|---|
|
歪率 |
５％以下 |
|---|
|
信号対雑音比 |
５０ｄＢ以上 |
|---|
|
周波数特性 |
３００～６０００Ｈｚ |
|---|
|
音量調整 |
連続可変（半固定） |
|---|
|
周辺温度 |
－５℃～＋４０℃ |
|---|
|
周辺湿度 |
９０％ＲＨ以下(但し、結露のないこと) |
|---|
|
塗装色 |
マンセル ５Ｙ７／１(半ツヤ) |
|---|
|
所要電源 |
ＡＣ１００Ｖ±１０％ ５０／６０Ｈｚ |
|---|
|
質量 |
約９ｋｇ |
|---|
|
外形寸法 |
外観図参照 |
|---|
ページング専用スピーカを駆動させるためのパネル形電力増幅器です。スピーカの数により最大２台まで並列接続して使用可能です。

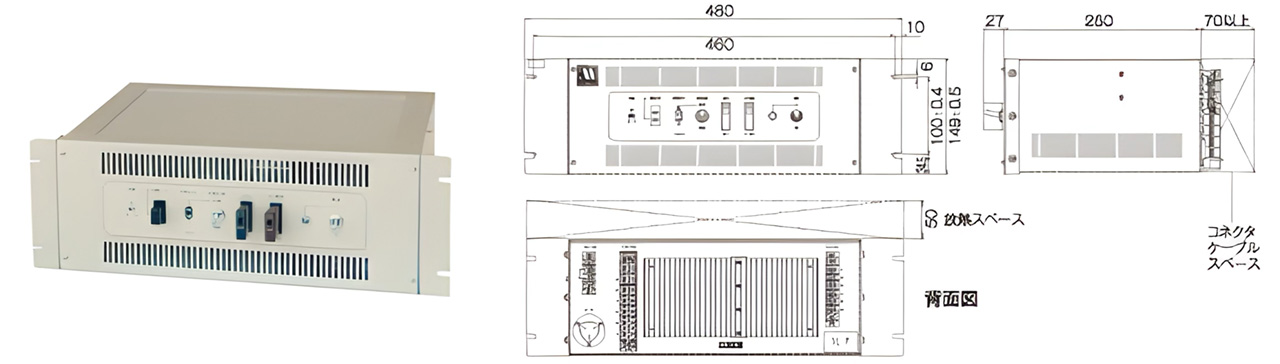

■外観図
■仕様一覧
|
定格出力 |
３６０Ｗ |
|---|
|
消費電力 |
６００ＶＡ以下 |
|---|
|
出力インピーダンス |
２８Ω |
|---|
|
定格出力電圧 |
１００V |
|---|
|
入力インピーダンス |
１０kΩ |
|---|
|
入力レベル |
０ｄＢｓ（０．７７５Ｖ） |
|---|
|
歪率 |
５％以下 |
|---|
|
信号対雑音比 |
５０ｄＢ以上 |
|---|
|
周波数特性 |
３００～６０００Ｈｚ |
|---|
|
音量調整 |
連続可変（半固定） |
|---|
|
周辺温度 |
－１０℃～＋５０℃ |
|---|
|
周辺湿度 |
９０％ＲＨ以下(但し、結露のないこと) |
|---|
|
塗装色 |
マンセル ５Ｙ７／１(半ツヤ) |
|---|
|
所要電源 |
ＡＣ１００Ｖ±１０％ ５０／６０Ｈｚ |
|---|
|
質量 |
約１３ｋｇ |
|---|
|
外形寸法 |
外観図参照 |
|---|
卓上形100Ｗ電力増幅器（VAM100）と組み合わせて使用され、ページングシステムの主装置となるものです。金属製卓上形筐体に制御回路、発振器、電源等が内蔵されています。

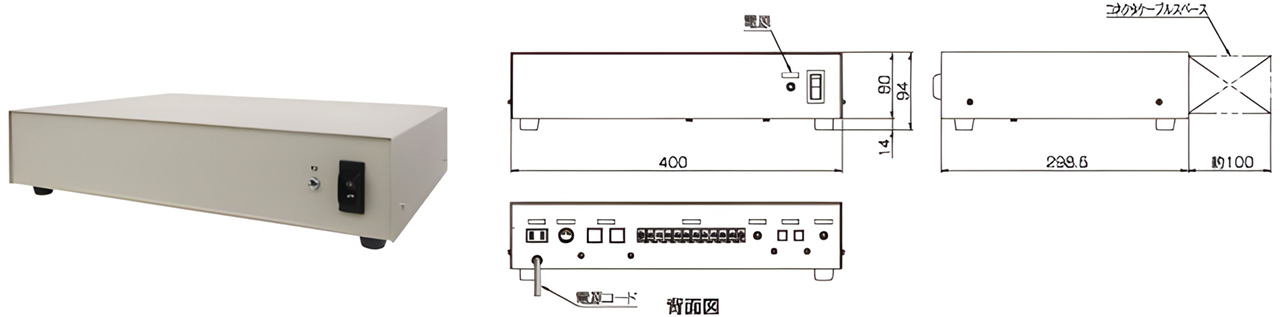

■外観図
■仕様一覧
|
入力レベル |
０ｄＢｍ（０．７７５Ｖ） |
|---|
|
入力インピーダンス |
６００Ω |
|---|
|
信号対雑音比 |
４０dＢ以上 |
|---|
|
周波数特性 |
３００～６０００Ｈｚ |
|---|
|
低域遮断特性 |
遮断周波数 ８００Ｈｚ |
|---|
|
音量調整 |
連続可変（半固定） |
|---|
|
信号発振機 |
１０００Ｈｚ±１０％ |
|---|
|
制御回路 |
指令制御、信号制御 |
|---|
|
通話用電源 |
ＤＣ４８Ｖ |
|---|
|
制御用電源 |
ＤＣ４８Ｖ |
|---|
|
所要電源 |
ＡＣ１００Ｖ±１０％ ５０／６０Ｈｚ |
|---|
|
周辺温度 |
－５℃～＋４０℃ |
|---|
|
周辺湿度 |
９０％ＲＨ以下(但し、結露のないこと) |
|---|
|
塗装色 |
マンセル ５Ｙ７／１(半ツヤ) |
|---|
|
質量 |
約１１ｋｇ |
|---|
|
外形寸法 |
外観図参照 |
|---|
スピーカを駆動させるための卓上形電力増幅器で卓上形制御電源（PGM100）と共に使用されます。本器はスピーカの数により最大３台まで並列接続して使用可能です。

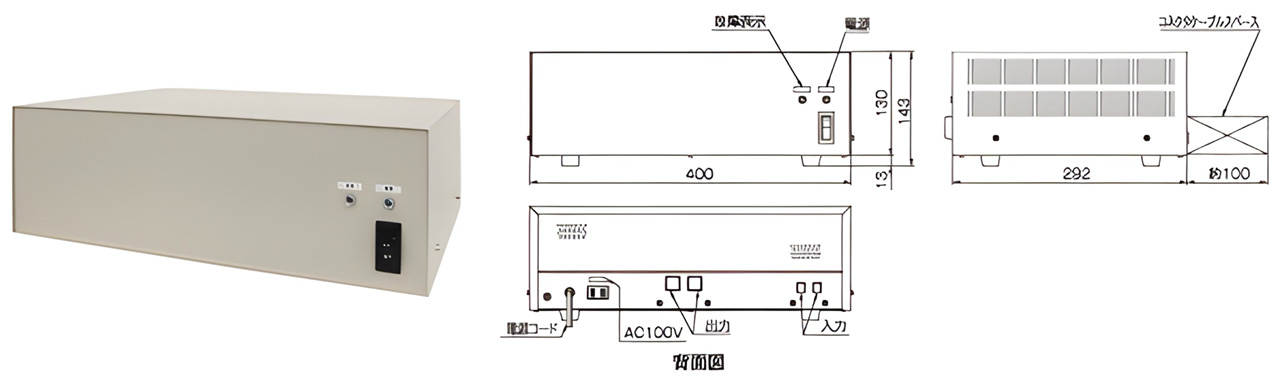

■外観図
■仕様一覧
|
定格出力 |
１００Ｗ |
|---|
|
出力インピーダンス |
１００Ω（１４０Ω） |
|---|
|
定格出力電圧 |
１００Ｖ（１１８Ｖ） |
|---|
|
入力インピーダンス |
１０kΩ |
|---|
|
入力レベル |
０ｄＢｓ（０．７７５Ｖ） |
|---|
|
歪率 |
５％以下 |
|---|
|
信号対雑音比 |
５０dＢ以上 |
|---|
|
周波数特性 |
３００～６０００Ｈｚ |
|---|
|
音量調整 |
連続可変（半固定） |
|---|
|
周辺温度 |
－５℃～＋４０℃ |
|---|
|
周辺湿度 |
９０％ＲＨ以下(但し、結露のないこと) |
|---|
|
塗装色 |
マンセル ５Ｙ７／１(半ツヤ) |
|---|
|
所要電源 |
ＡＣ１００Ｖ±１０％ ５０／６０Ｈｚ |
|---|
|
質量 |
約１３ｋｇ |
|---|
|
外形寸法 |
外観図参照 |
|---|
